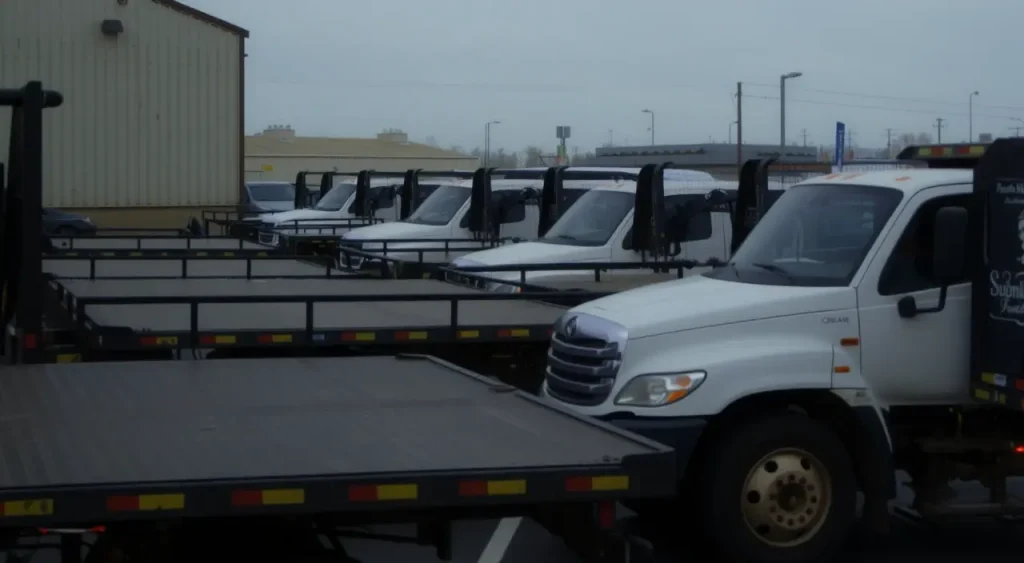

Назначение и классификация бортовых грузовиков
Конструкция и типы бортовых платформ
Бортовая платформа представляет собой открытую грузовую площадку, предназначенную для перевозки грузов, не требующих защиты от осадков и свободного доступа с трёх сторон. Длина площадки обычно составляет от 4 до 13 метров, ширина — от 2,2 до 2,6 метра. Стальные платформы выдерживают значительные точечные нагрузки, алюминиевые легче стальных на 30–40 %, что увеличивает полезную массу. Комбинированные конструкции сочетают стальной каркас с алюминиевыми бортами или деревянным настилом. Если нужны готовые решения, обратите внимание на https://foton-komdorauto.ru/bortovye-gruzoviki-foton/.
Основные элементы платформы и материалы настила
Платформа включает несущую раму, пол, боковые и задний откидные борта, передний упор, стойки, запорные механизмы и крепёжные проушины. Настил выполняют из дерева толщиной 40–50 мм, алюминиевого рифлёного листа 2–3 мм или стального листа с насечкой. Алюминий не корродирует, но уступает стали по жёсткости при сосредоточенных нагрузках. Деревянный настил прост в ремонте, однако изменяет размеры при изменении влажности. Борта изготавливаются из стального профиля, алюминиевого листа или доски; задний и боковые борта фиксируются замками.
Различия по высоте бортов и возможности надстройки
Низкие борта 300–500 мм удобны для погрузки техники и длинномеров. Средние борта 500–800 мм удерживают штучные грузы в ящиках и паллетах. Высокие борта 800–1200 мм позволяют перевозить сыпучие материалы без дополнительного ограждения. Возможна надстройка съёмными стойками и дугами тента, что превращает платформу в условно закрытый кузов с сохранением раскрытия бортов.
Грузоподъёмность и допустимые нагрузки
Грузоподъёмность определяется прочностью платформы и осевыми ограничениями шасси. Превышение паспортной массы вызывает деформацию настила, повреждение подвески и ухудшение торможения. Полезная нагрузка равна разности между допустимой полной массой и фактической снаряжённой массой автомобиля.
Расчёт полезной нагрузки и осевые ограничения
Для двухосного грузовика полной массой до 18 тонн типична нагрузка на переднюю ось 5–7 тонн, на заднюю — до 10 тонн. У трёхосных автомобилей суммарная нагрузка на заднюю тележку может достигать 16–18 тонн. Фактическая развесовка зависит от расположения центра тяжести груза. При смещении к заднему борту задняя ось перегружается, передняя разгружается, что снижает сцепление управляемых колёс с дорогой.
Влияние распределения массы на управляемость и тормозной путь
Разгрузка передней оси при смещении груза назад уменьшает вертикальную силу на передних колёсах. Это ухудшает их сцепление, может привести к ранней блокировке задних колёс и заносу. Смещение груза вперёд перегружает переднюю ось, повышая усилие на рулевом управлении и ускоряя износ шин. Для устойчивости передняя ось должна нести не менее 25 % полной массы. Центр тяжести груза располагают между осями, ближе к задней, с сохранением паспортной нагрузки на переднюю ось.
Крепление и размещение груза
Крепление на открытой платформе предотвращает продольное, поперечное и вертикальное смещение при торможении, разгоне и манёврах. Используются стяжные ремни с храповым механизмом, цепи, противоскользящие коврики и упоры. Выбор средства зависит от массы, формы и жёсткости груза.
Способы фиксации штучных, сыпучих и длинномерных грузов
Штучные грузы закрепляются ремнями через проушины. Для расчёта натяжения используют коэффициент ускорения 0,8 в продольном направлении и 0,5 в поперечном. Противоскользящие коврики с коэффициентом трения не менее 0,6 снижают требуемое усилие ремней. Сыпучие грузы перевозят в контейнерах, биг-бэгах или с надставными бортами, разравнивая поверхность. Длинномеры укладывают на подкладки через 1,5–2,0 метра и обвязывают не менее чем двумя ремнями. Через 50–100 км пробега натяжение проверяют повторно из-за усадки груза.
Правила работы с выступающими габаритами и знаками
Груз, выступающий за задний борт более чем на 1 метр или за боковой габарит более чем на 0,4 метра, обозначается знаком «Крупногабаритный груз» размером 400×400 мм с диагональными красными и белыми полосами. В тёмное время суток применяются светоотражающие элементы: спереди белого цвета, сзади красного или оранжевого. При свесе сзади более 2 метров или сбоку более 0,4 метра требуется согласование маршрута и автомобиль прикрытия. Выступ не должен закрывать номерные знаки, световые приборы и ограничивать обзор.
Безопасность и обслуживание платформы
Коррозия несущих элементов, ослабленные замки бортов, трещины настила и деформированные стойки снижают удерживающую способность. Обслуживание включает очистку от грязи и соли, подтяжку болтов, смазку петель и замков, восстановление антикоррозионного покрытия.
Проверка технического состояния перед рейсом
Перед погрузкой проверяют замки бортов — люфт запорных крюков не должен превышать 5 мм. Настил осматривают на сквозную коррозию, трещины и прогибы. Допустимый прогиб пола между поперечинами — не более 10 мм при равномерной нагрузке. Крепёжные проушины проверяют на трещины в сварных швах. Стойки должны входить в гнёзда до упора и фиксироваться шплинтами. При наличии тента проверяют целостность полотна, дуг и натяжных ремней.
Защита груза от погодных факторов и загрязнений
Для защиты от осадков используют тент из ПВХ или полиэтилена плотностью не менее 600 г/м². Тент натягивается на дуги и крепится крючками за борта. Ветровая нагрузка требует усилия на точку крепления не менее 200 кг. Для влагочувствительных грузов применяется дополнительная полиэтиленовая плёнка. Дорожная грязь и реагенты могут повредить металлические части груза, поэтому настил очищается, а груз размещается на подкладках. При стоянке тент натягивают с уклоном для стока воды, чтобы исключить образование луж.
